КОЛЬЦА ОПОРНО-РАЗГРУЗОЧНЫЕ ИЗ МЕТАЛЛА
Надежный монтаж и долговечность матов
Кольцо опорно-разгрузочное из металла для монтажа теплоизоляционных конструкций из матов и окожушки на трубопроводах в соответствии с СП 61.13330.2012 п.6.24. Продлевают срок службы теплоизоляционных матов. Надежная защита матов от провисания и проминания. Равномерное распределение внешних нагрузок на теплоизоляционный слой. Конструкция кольца из нескольких сегментов обеспечивает усиленную жесткость опоры.
Элементы теплоизоляции: маты ХОТПАЙП
Опорно-разгрузочные кольца из металла продлевают срок службы теплоизоляционных матов. Надежная защита матов от провисания и проминания. Равномерное распределение внешних нагрузок на теплоизоляционный слой.
Характеристики опорно-разгрузочных колец ХОТПАЙП
|
Виды металла |
сталь Ст3, Ст20 сталь оцинкованная 03пс, 08пс, 08сп сталь нержавеющая AISI 304, AISI 430, 12Х18Н10Т и др. алюминиевые сплавы АД1Н, АМг6 |
|
Материал термо-звукоразрыва |
аэрогель |
|
Горючесть / пожароопасность |
НГ / КМ0 |
|
Среда применения |
в помещениях, на открытом воздухе |
Серийные типоразмеры
|
Диаметр трубы |
от 55 до 1420 мм |
|
Толщина теплоизоляции |
от 30 до 150 мм |
На заказ могут быть произведены изделия других размеров.
Соответствие стандартам
Серийный выпуск по ТУ 25.11.23-008-39049991-2023
Производитель оставляет за собой право вносить улучшения в конструкцию.

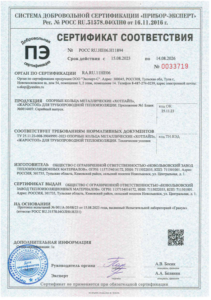

Сертификат соответствия ТУ
ВИДЫ КОЛЕЦ ОПОРНО-РАЗГРУЗОЧНЫХ ИЗ МЕТАЛЛА
- Кольцо опорно-разгрузочное ХОТПАЙП ОК-РК-Г
- Кольцо опорно-разгрузочное ХОТПАЙП ОК-РК-Г-ТР
- Кольцо опорно-разгрузочное ХОТПАЙП ОК-ДРК-В
- Кольцо опорно-разгрузочное ХОТПАЙП ОК-ДРК-В-ТР
Особенности конструкции и монтажа

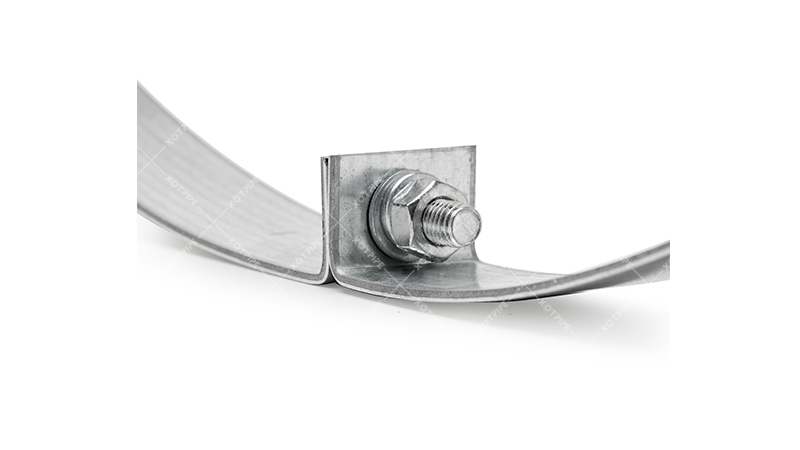

Кольца опорно-разгрузочные из металла состоят из 2-х и более сегментов, соединяющихся друг с другом с помощью болтов. Эти соединения обеспечивают удобный монтаж и выполняют функцию
дополнительных ребер жесткости, усиливающих опорный каркас для окожушки, образуемый кольцами на трубе.
Установите опорно-разгрузочные кольца на местах стыков матов, не допуская разрывов теплоизоляционного слоя. Смонтируйте минераловатные маты между колец. Затем накройте металлической окожушкой. Частота установки колец рассчитывается с учетом диаметра трубопровода и толщины теплоизоляции.
ОПОРНО-РАЗГРУЗОЧНЫЕ КОЛЬЦА ХОТПАЙП

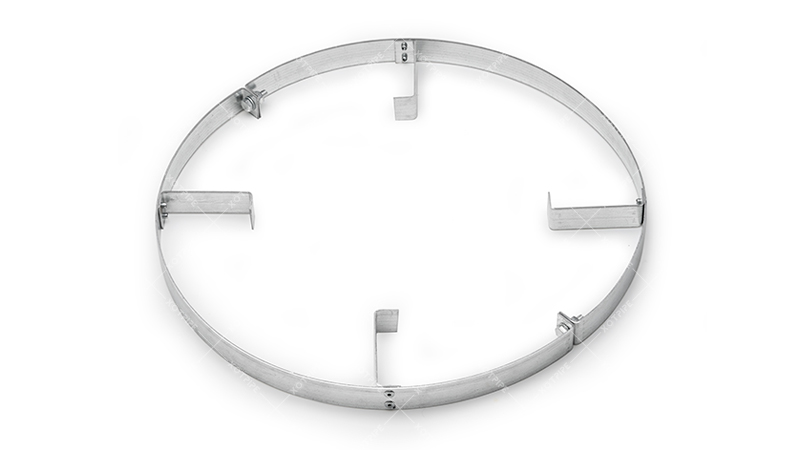

ХОТПАЙП ОК-РК-Г
Кольцо опорно-разгрузочное одинарное из металла
Предназначено для монтажа теплоизоляционных конструкций из матов и окожушки на горизонтальных участках трубопроводов в соответствии с СП 61.13330.2012 п. 6.24.

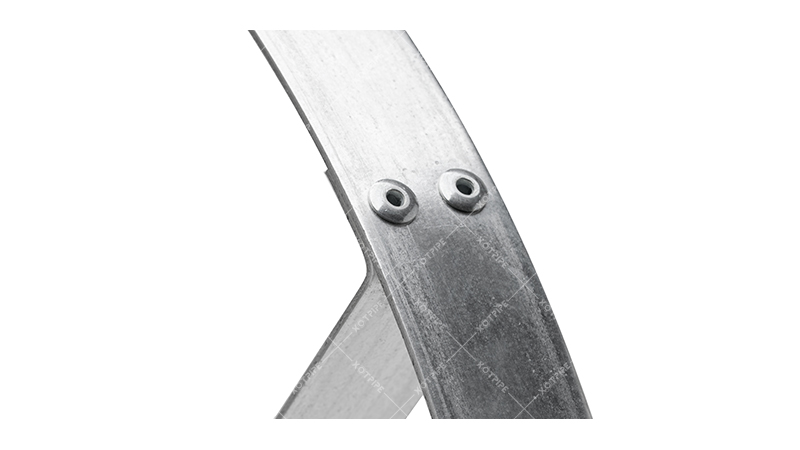

Кольцо имеет лапки, присоединенные к его наружной части и направленные внутрь.
Состоит из двух или более сегментов, соединенных болтами, что обеспечивает усиленную жесткость опоры.

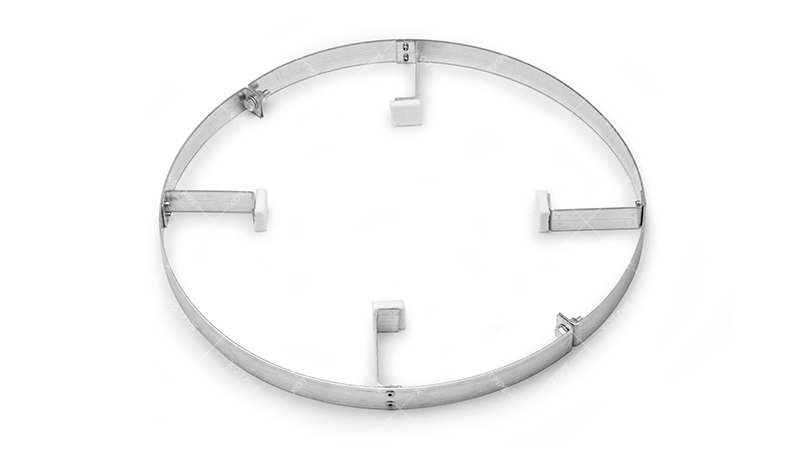

ХОТПАЙП ОК-РК-Г-ТР
Кольцо опорно-разгрузочное одинарное из металла с термо-звукоразрывом
Предназначено для монтажа теплоизоляционных конструкций из матов и окожушки на горизонтальных участках трубопроводов в соответствии с СП 61.13330.2012 п. 6.24.
Кольцо имеет лапки, присоединенные к его наружной части и направленные внутрь.

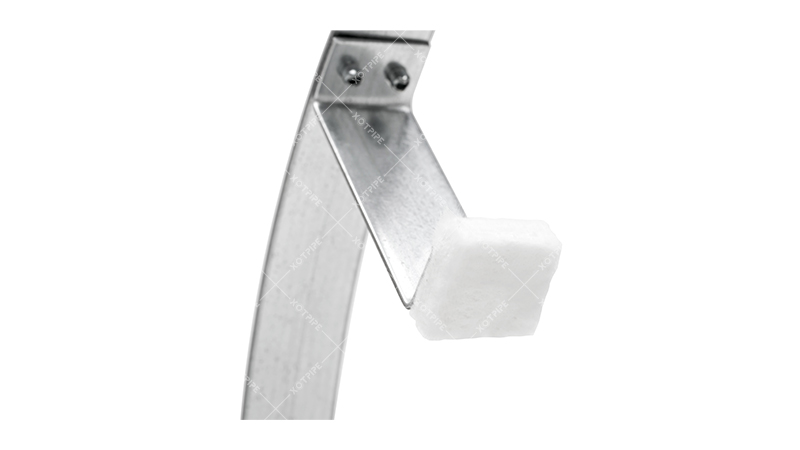

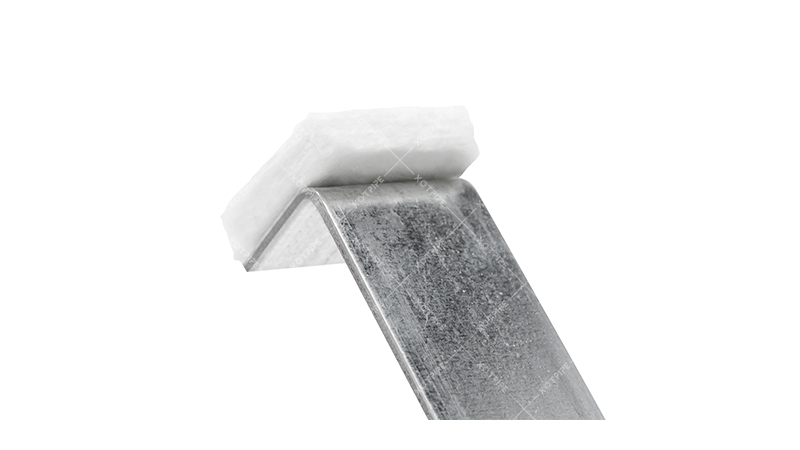

Вставки из аэрогеля на внутренней части выполняют функцию термо-звукоразрыва.

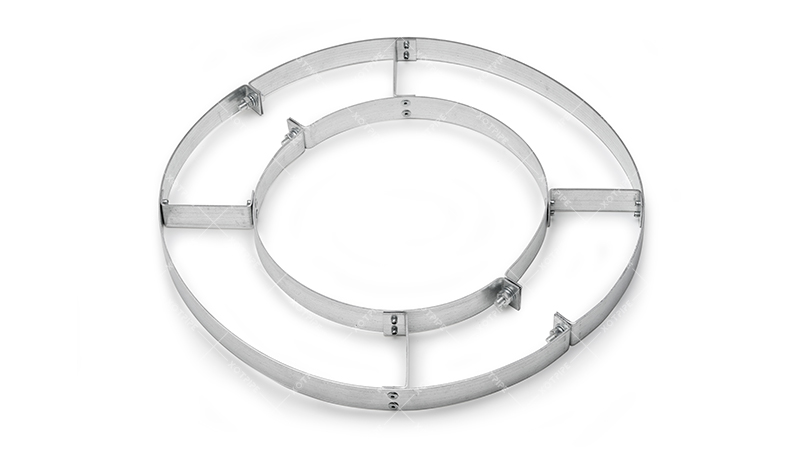

ХОТПАЙП ОК-ДРК-В
Кольцо опорно-разгрузочное двойное из металла
Предназначено для монтажа теплоизоляционных конструкций из матов и окожушки на вертикальных, а также на горизонтальных участках трубопроводов в соответствии с СП 61.13330.2012 п. 6.24.
Кольцо имеет лапки, присоединенные к его внутренней и наружной частям.
Состоит из двух или более сегментов, соединенных болтами, что обеспечивает усиленную жесткость опоры.

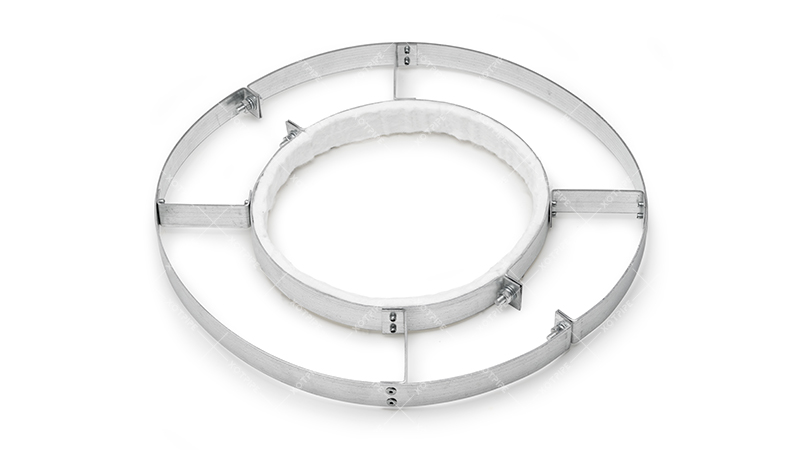

ХОТПАЙП ОК-ДРК-В-ТР
Кольцо опорно-разгрузочное двойное из металла с термо-звукоразрывом
Предназначено для монтажа теплоизоляционных конструкций из матов и окожушки на вертикальных, а также на горизонтальных участках трубопроводов в соответствии с СП 61.13330.2012 п. 6.24.
Кольцо имеет лапки, присоединенные к его внутренней и наружной частям.Вставка из аэрогеля на внутренней части выполняет функцию термо-звукоразрыва.
